Popis

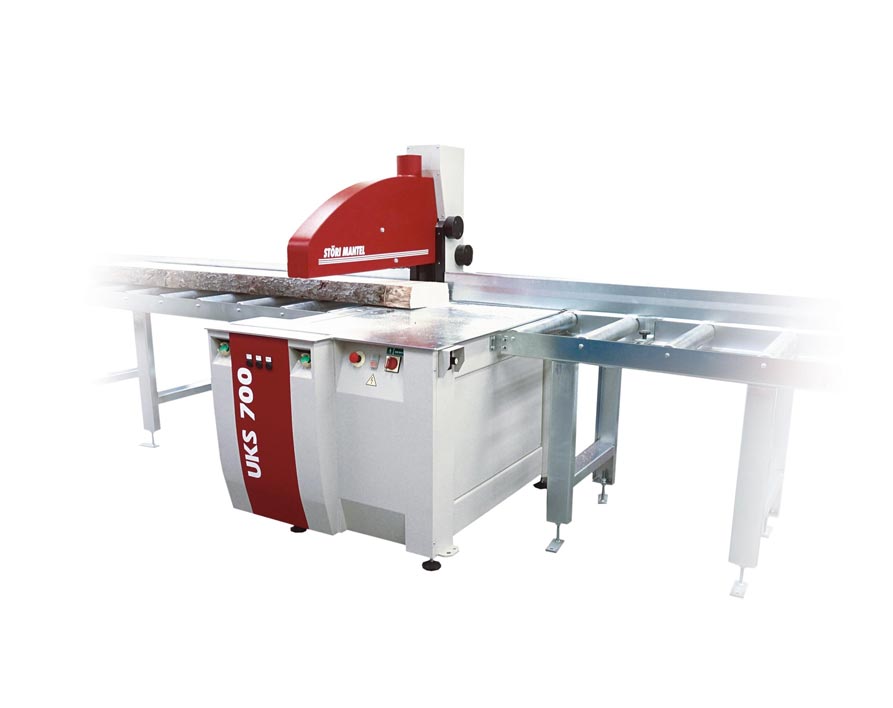

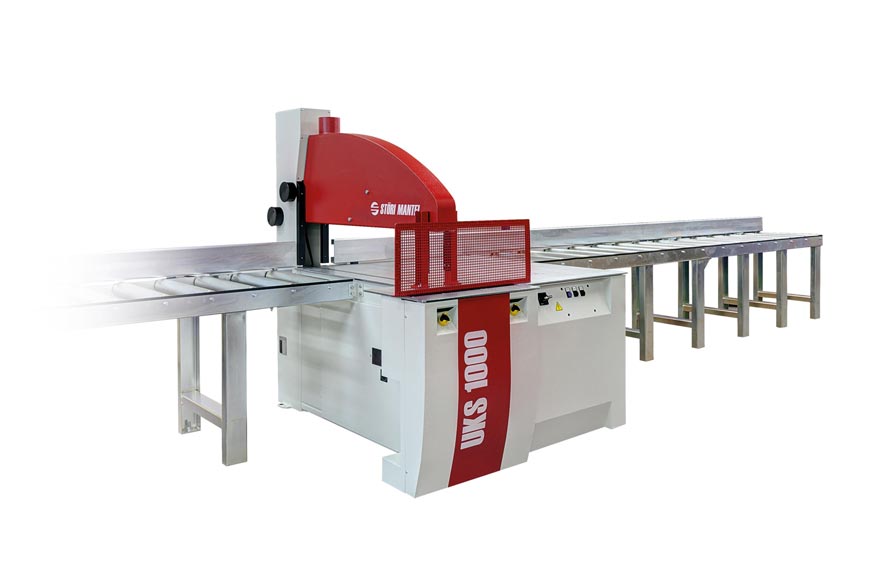

Skracovacie píly UKS 400, UKS 700 a UKS 1000 sú určené pre krátenie omietaného aj neomietaného reziva. Možno ich použiť pre krátenie sušeného i nesušeného reziva. Na stroji možno krátiť materiál jednotlivo alebo v pakete. Stroje nachádzajú svoje uplatnenie od piliarskych prevádzok až po napr. Nábytkársku výrobu. Obsluha stroja má možnosť na stroji krátiť materiál na presné rozmery pomocou ručných alebo pneumatických narážok, poprípade vyrezávať vady v materiáli. Manipuláciu s materiálom uľahčujú dopravníky, ktoré môžu byť poháňané alebo nepoháňané. Stroje sa vyrábajú v ľavej a pravej variante (podľa vstupu materiálu do stroja). Samozrejmosťou sú bezpečnostné prvky, ktoré zaisťujú bezpečnosť práce na skracovacie píle. Stroj spĺňa prísne požiadavky na bezpečnosť práce, vyplývajúce z príslušných nariadení a smerníc ES.
Princíp píly
Základom konštrukcie je pevný zváraný rám, osadený výkyvným ramenom s pílovým agregátom. Posuv ramena zaisťuje pneumatický valec s plynule regulovateľnou rýchlosťou posunu do rezu. Zásadný rozdiel medzi krátiace pílou UKS 400 a pílami UKS 700 a UKS 1000 je v trajektóriu pohybu pílového kotúča, čo umožňuje rôznu pri rovnakom priemere pílového kotúča rozdielnu šírku rezaného materiálu (pozri rezný diagram nižšie). Na krátiace pílach je obojručné ovládanie spustenie rezného cyklu. Predný kryt píly je pevný alebo výsuvný pomocou pneumatického valca (opcie). Horný kryt pílového kotúča zároveň slúži ako prítlak rezaného materiálu.
Dopravníky Skracovacie píly UKS možno doplniť niekoľkými variantmi dopravníkových systémov:
- pevné stoly
- valčekové systémy (bez pohonu), · poháňané valčekové systémy
- pásové dopravníky
- viacsmerné valčeky
- guličkové stoly pre vysoké zaťaženie, Meracie systémy Celkovú kapacitu výroby výrazne zvyšuje rýchle určenie dĺžky kráteného materiálu.
Ako doplnkové zariadenie môže byť s krátiacou pílou dodaných niekoľko spôsobov presného nastavenia rezaných rozmerov:
- pevný doraz – manuálne nastaviteľný na pravítku valčekového dopravníka
- digitálny systém dorazu – s rýchlou a presnou voľbou dĺžky (manuálne nastavenie každého rozmeru)
- plne automatický NC systém – počítačové nastavenie rezu s automatickým dorazom, evidenciou vyrobených sortimentov, kusovníky, vytěžovacím programom, tlačiarňou čiarového kódu atď. Špeciálna konštrukcia na želanie zákazníka vyrábame skracovacie píly v neštandardnom prevedení určené pre konkrétne výrobné technológie.
Medzi ďalšie konštrukčné možnosti patrí:
- valčekový stôl pre jednoduchšie posun predovšetkým ťažších materiálov
- vstavaný pásový dopravník pre automatický posun rezaného materiálu
- naklonená konštrukcia píly pre krátenie materiálu s rýchlym posunom
- celokrytování stroje pre použitie v automatických linkách
- „skriňové“ prevedenie píly s bezpečnostnou úpravou do sériovej výrobnej linky
- spúšťanie rezu nožný šľapkou
- napojenie automatického podávača materiálu
- farba stroja podľa priania zákazníka
- plynulá regulácia výšky zdvihu kotúča
- regulácia výšky zdvihu prítlaku
- laserové značenie rezu
Technické parametre:
Parametre rezu viď rezný diagram
Výkon motora 5,5 alebo 7,5 (11 alebo 15kW opcie)
Maximálny priemer píl. kotúča 550-800 mm podľa typu UKS
Upínací priemer pílového kotúča 80 mm
Rýchlosť odsávania min. 30 m / s
Odsávanie 2x 120 mm
Spotreba vzduchu 7,5 l / cyklus
Hmotnosť stroja 400 -750 kg
Prípojka elektriny 400 V / 3/50 Hz
- Termín dodania: 8 – 12 týždňov od objednávky (závisí od konečnej verzie stroja)
- Platobné podmienky: Záloha 30% z hodnoty stroja a 70% pred dodávkou stroja
